利用 MISA-MD 进行级联碰撞模拟

基本原理#

MISA-MD 作为一款分子动力学模拟软件，以粒子(分子/原子）作为研究对象，通过势函数计算粒子受力，并通过牛顿运动定律计算粒子的运动。

计算过程中通过时间步迭代的方式进行，在每一个时间步内，计算：

  1. 遍历每一个粒子，计算粒子所在位置的势能(通过截断半径范围内的所有粒子对该粒子所在位置的势能贡献计算)；
  2. 依据势能，计算每一个粒子的受力(力等于势能的负梯度），这也是分子动力学的核心部分；
  3. 针对每一个粒子，依据其受力，采用牛顿第二定律获得其加速度; 再依据对应的时间步长，更新粒子的速度; 最后计算该时间步长内粒子的位移并更新粒子的位置。 但实际上，还需要考虑到如何减少数值误差，MISA-MD 中采用了精度更高的蛙跳法来进行牛顿运动方程的积分求解。

在并行化方面，MISA-MD 采用空间划分的思想，将模拟体系的原子划分到各个处理器核上，每个CPU核计算其中一部分原子的受力、运动。

相关概念#

  • 截断半径 分子动力学(Molecular Dynamics，MD）按受力范围可分为短程 MD 和长程 MD。在短程 MD 中，有截断半径的概念。 如果两个粒子距离大于截断半径，其之间的受力几乎为0，可以不考虑。 故此，短程 MD 中，计算粒子受力时，只需要考虑截断半径范围内的粒子对力的贡献即可。 对于金属材料体系，原子的受力基本都是短程力，采用的对应 MD 方法也是短程 MD。
    MISA-MD 是一款应用于金属材料模拟的短程 MD 程序。
  • 势函数 在分子动力学中，势函数是一个很重要的概念。势函数确定了粒子的受力，决定了模拟是否准确。势函数有很多种，例如简单的 L-J 势函数，复杂的金属体系中的 EAM 势函数。
    对于金属材料，EAM 势函数是一种常用的势函数。由于其考虑到了电子的影响，能够很好地计算体系中的势能。
    目前 MISA-MD 仅支持 Fe-Cu-Ni 的三元体系()后续会提供任意金属元素的支持，对应的势函数可以从 Interatomic Potentials Repository 获取到(Fe-Cu-Ni 体系的势函数见：https://www.ctcms.nist.gov/potentials/system/Cu-Fe-Ni/)。
    注：之前示例中已经包括了该势函数文件：FeCuNi.eam.alloy。

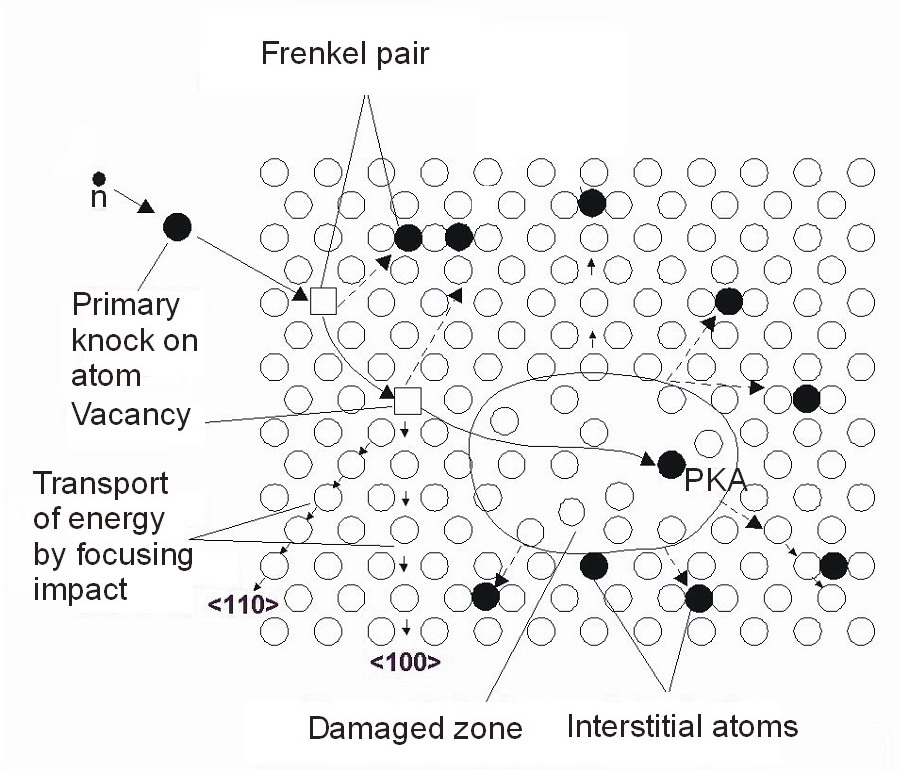

  • 级联碰撞 级联碰撞的概念是反应堆环境中用到的。对于裂变堆的压力容器材料(主要成分是Fe)或者聚变堆的钨材料，里面的原子会受到中子辐射，导致材料受到损伤。 在宏观上的表现是材料的脆化、断裂等现象。在微观原子尺度上，初始材料中的原子是规整排列的，所有原子都在晶格上面(如下图)； 但是反应堆环境下，可能某个原子受到中子撞击，将其撞离晶格点并将能量传递到这个原子上。一般我们将这个受到撞击的原子称为 PKA (Primary Knocked-on Atom)。 这个 PKA 原子还会接二连三地继续撞击周围其他原子，直到其能量都分散开来。这个过程就叫级联碰撞(如下图2)。 原子受到撞击，离开其原始的晶格点，原始的晶格点位置形成空位，离开晶格点的原子会形成间隙。这些空位和间隙在材料中都被称为缺陷，随着演化，影响到材料的宏观性能。
    MISA-MD 可以对反应堆中的级联碰撞过程进行模拟，也是目前该程序的一个主要应用对象。
  • 变时间步长 和 模拟阶段
    这个概念是 MISA-MD 中采用的。一般地，在级联碰撞模拟的初期，PKA 原子速度会比较大，模拟的时间步长需要设置得比较小，这样牛顿运动方程的积分才会准确。 随着模拟的进行和体系的稳定，可以适当地增大时间步长，以加快模拟 (例如需要模拟到某个物理时间，可以增大时间步长以减少时间步数)。
    所以，在 MISA-MD 中，设计了多个模拟阶段，不同模拟阶段可以给各个参数设置不同值，这些参数中就包括时间步数和时间步长。

MISA-MD 输入配置#

具体的关于配置文件中每一个参数的详细解释和类型，可参考文档中的配置项说明。
MISA-MD 所有的输入配置都是在配置文件中进行指定的，以下对一些主要配置进行说明：

配置模拟体系#

  1. 模拟 box 的大小：在配置文件中通过simulation.phasespace选项指定模拟的三维空间的晶格数。 由于晶格是 BCC 结构的，所以模拟的原子数为 2 * x * y * z，其中 x,y,z 分别是simulation.phasespace选项指定的三个维度的晶格边长。例如设置 simulation.phasespace 选项为 [80,80,80]，则模拟的原子数为 1024000。
  2. 势函数文件: 通过 potential.file_path 选项设定势函数文件路径。
  3. 合金比例: 通过 creation.alloy.ratio 选项指定，详见配置项说明。例如设置的Fe,Cu,Ni 的比例为100:3:1，则MISA-MD程序即按照该比例初始原子类型。

配置模拟阶段和变时间步长#

在级联碰撞模拟中，一般地，我们将模拟划分为四个阶段(MISA-MD 本身支持任意个数的阶)。

  • 第一阶段为rescale (弛豫)过程。该阶段通过弛豫使得体系稳定。即每隔一定时间步重置体系的温度。下面的示例中，第一个阶段是每隔1个时间步将体系温度重置为 600K。该阶段的时间步数为500～1000左右，时间步长建议取0.001 ps。
  • 第二阶段为碰撞阶段，生成 PKA。该阶段设置 PKA 能量、PKA 位置和 PKA 的速度分布，并在碰撞后继续往后模拟一段时间使得体系达到不剧烈变化状态。
  • 后面一般我们还可以通过两个阶段的模拟，来使得体系稳定下来。这两个阶段的时间步长可以相比于前一个阶段长些。 可参照下面示例配置后两个阶段的时间步和步长，继续模拟大约30000步，体系基本能够达到稳定。
## MISA-MD 多阶段示例(配置文件的部分)stages:  - name: rescale    step_length: 0.001    steps: 1000    rescale: # rescale to a temperature.      t: 600      every_steps: 1 # rescale every n steps
  - name: collision    step_length: 0.0001    steps: 10000    set_v:      collision_step: 2  # unsigned long type, step relative to current stage, not global steps.      lat: [40, 40, 40, 0]  # int array type      energy: 15000.0  # double, unit: eV, default: 0      direction: [1.0, 3.0, 5.0]  # double array type, pka direction
  - name: relax    step_length: 0.0005    steps: 10000
  - name: run    step_length: 0.001    steps: 20000

配置级联碰撞#

在模拟的碰撞阶段(第二个阶段)，可以配置级联碰撞的参数。 该阶段的时间步长一般比较小，例如 0.0001 ps (如果能量高于30 kEv，步长还可以设置为 0.00005ps)；时间步数一般大于10000步。
PKA 相关的参数设置说明如下：

  • PKA 能量通过 set_v.energy 指定，单位为电子伏特。实际裂变堆中，PKA 能量一般不超过 50 KeV。
  • PKA 位置(通过 set_v.lat 指定)一般可以设置为位于模拟box中间(例如模拟box为 [80,80,80]，则PKA位置可以设置为[40, 40, 40, 0](第四个参数0无实际意义) )。
  • PKA 速度方向通过 set_v.direction 设置，例如速度方向设置为[1.0, 3.0, 5.0]，则 PKA 速度和向量⟨1, 3, 5⟩平行。

模拟结果后处理#

采用 md-tools 工具进行后处理，将MISA-MD输出的二进制文件转化为原子坐标格式(.xyz 格式)。详情参见 md-tools 小节。

模拟结果分析与可视化#

我们可以采用 ovito 工具进行结果分析，主要分析 MD 模拟过程中的缺陷演化过程。 采用 ovito 工具自带的 Wigner-Seitz 缺陷分析方法，可以得到每个输出时间步的缺陷数量和缺陷的位置信息。

如下图即是其中一个输出时间步的可视化结果。
